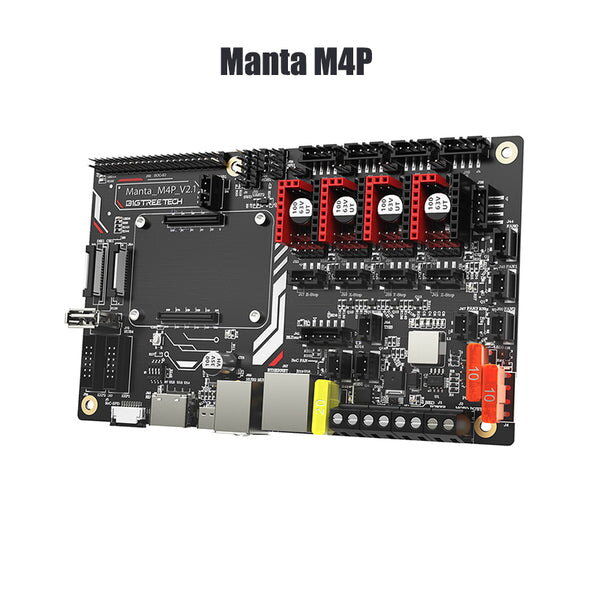

Integrace výpočetního modulu
Zesílený BTB konektor umožňuje přímou montáž Raspberry Pi CM4 nebo BTT CB1 na M4P, což eliminuje volné kabely a zjednodušuje nastavení Klipperu. Při použití s CM4 získáte 40pinový konektor odpovídající rozložení pinů Pi, Gigabit Ethernet (1000 M) a tři porty USB 2.0, s ESD ochranou na USB a Ethernetu.
Řízení pohybu & krokové ovladače
Deska poskytuje čtyři sloty pro ovladače pokrývající osy X, Y, duální Z a E0. Podporuje režimy STEP/DIR (samostatný), UART a SPI, včetně běžných rodin TMC (např. 2209/2208/2226/2130/5160). Bezsnímačové navádění (homing) je k dispozici přes integrované DIAG piny, aktivované pomocí propojek – není nutné žádné stříhání pinů. Samostatný vstup MOTOR POWER a volba propojek umožňují napájet ovladače nezávisle (až do 56 V při správné konfiguraci a použití kompatibilních vysokonapěťových ovladačů).
Konstrukce napájení & tepelné hospodářství
Integrovaný regulátor TPS5450 5 A napájí základní modul ze zdroje 12/24 V. Výstup pro vyhřívanou podložku je dimenzován až na 10 A, ohřívač hotendu až na 6 A a celkový proudový rozpočet pro ohřívače/drivery/ventilátory je < 20 A. Tři CNC konektory pro ventilátory lze propojit na 24 V nebo 5 V (všechny tři musí sdílet stejné napětí), plus vyhrazený konektor pro ventilátor SoC. Ochranné obvody termistoru pomáhají chránit MCU před zkraty nebo úniky proudu.
Konektivita & rozšiřitelnost
Mezi podporované příslušenství patří BLTouch (servo + sonda), senzor vyčerpání filamentu, RGB osvětlení a LCD displeje typu RepRapDiscount přes EXP1/EXP2. Rozměry jsou 160 × 95 mm (montážní: 146 × 84,2 mm; 97 × 84,2 mm). Díky těmto funkcím je M4P V2.2 úhlednou cestou pro upgrade kompaktních tiskáren; běžně se používá s konstrukcemi jako Voron V0 nebo Ender-3.
Firmware & případy použití
M4P V2.2 běží na Klipperu při spárování s CM4 nebo CB1 a je také kompatibilní s Marlinem. Přirozeně se hodí pro stroje malého až středního formátu, kde chcete jednodeskový ovladač připravený pro CM4 s moderním I/O a úhlednou správou kabelů.
| Velikost produktu | 160x95mm |
| Instalační velikost | 146 x 84.2mm |
| Procesor | ARM Cortex-M0+ STM32G0B0RE |
| Vstupní napětí | DC12V nebo DC24V |
| Logické napětí | DC3.3V |
| Firmware | Klipper/Marlin |
| Rozhraní ventilátorů | 3 CNC ventilátory (volitelné napětí 24/5V), 1 SoC ventilátor |
| Rozšiřující rozhraní | Serva, Sonda, Fil-DET, 2 x RGB |
| Ovladače krokových motorů | TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988, atd. |
| Pracovní režimy ovladače | SPI, UART, STEP/DIR |
| Rozhraní ovladače motoru | X, Y, Z (Duální osa Z), E0 |
| Nastavení 3D tiskárny | Karteziánská, Delta, Kossel, Ultimaker, CoreXY |
| Doporučený software | Cura, Simplity3D, Pronterface, Repetier-host, Makerware |
